eQube Web Scrubber
소형 습식집진기-(SCS-Series): 세정집진기, 스크러버
오염된 가스상 물질제거용

제조사 (주)이큐브

원산지 대한민국 (안산공장)

필터타입 세정수, 충진물

필터탈리방식 Pall Ring교체 Type

사용분야 연구실, 실험(분석)실, 비료 및 분료처리, 도장,도금공장, Fume발생사업장, 유해가스발생 사업장 등





ㆍ전화문의 031)686-9610
ㆍ메일문의 cs@eqube.co.kr






소형 습식집진기-Scrubber (SCS-Series)


작업환경이 협소하거나, 실내.외에 설치가 가능한 소형 습식집진기로
오염된 가스상 물질을 집진기로 흡입하여 세정액을 분사시켜 충진물 표면에 오염가스와 접촉 반응을 시켜
액점, 액막, 기포 등에 의해서 오염된 배기가스 및 먼지를 분리, 포집하는 장치이다.




제품 주요정보

집약된 기술의 효율성


중대형(대기오염방지시설)의 기술을 축적하여, 작업공간과 압력손실, 유해물질 간섭을 최소화한 설계
일반 와류형집진기 보다 제작 및 운전비용이 매우 절감된다. (처리효율 95%이상)
중대형 집진설비의 기술력을 통한 설치 후 기계적 안전도와 System의 안정도가 우수하다.



작업장 유해가스 물질 맞춤형
  INLET를 통한 오염가스 성상에 맞는 설계와 재질을 통해 집진성능과 높은 품질 (SS, FRP, PVC, SUS, PP재질, 인허가사양 등)
PALL RING, DEMISTER(SUS), 노즐(SUS), PUMP 등 세부 부속까지 부식에 강한 재질로 맞춤형 제작.


주요 기능품 구성
  분진 및 Gas비중에 따라 Nozzle Size 및 액기비 선정
PH Indicator를 설치하여 약품공급조절, 유리관리가 편리한 펌프선정
Gas와 세정액의 접촉 면적을 넓혀 주기 위한 Pall Ring 사용




주요사용 분야
  연구실, 실험(분석)실, 비료 및 분료처리, 도장,도금공장, Fume발생사업장, 유해가스발생 사업장, VOCs발생사업장 등


멀티사이클론 습식집진기 (비표준사양)


INLET을 통한 오염가스 및 입자상 물질이 MULTI VANE UNIT에 충돌하여 원심력을 높혀 1차로 입자상 물질을 중력침강 집진을 유도하고
2차로 AIR SPIN을 통한 오염물질 체류시간을 높혀 SPRAY 노즐를 통한 세정수를 유해가스의 직접 분사하여 가스상물질을 최적으로 제거
(가스상+입자상 물질 동시 분리제거)

ㆍ분진 및 GAS가 같이 발생되는 현장에 적합 (1’ST MULT CYCLONE)
ㆍGAS의 체류속도 및 면적을 넓혀 물과 접촉시간을 늘림
ㆍGAS 비중에 따라 분사노즐 사이즈 차별화
ㆍ비산방지 BRACKET를 두어 외부비산 방지ㆍ청소 및 소모품 비용 최소화 (PALL RING)








제품 사양

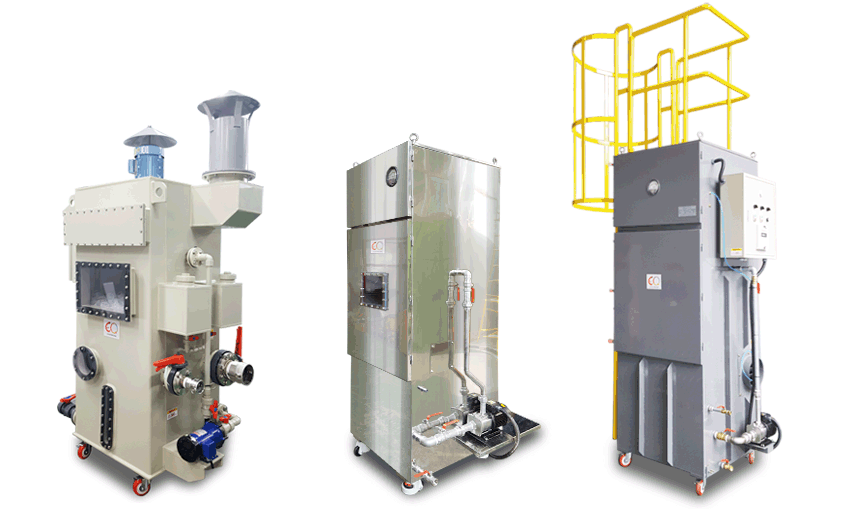

P.P재질 소형습식집진기 SUS재질 소형습식집진기 SS재질 소형 습식집진기




형 식 SCS-1000 SCS-2000 SCS-3000 SCS-5000
출 력(Kw) 0.75 1.5 2.2 3.7
풍 량(㎥/min) 12 25 40 60
정 압(mmAq) 200 200 200 200
INLET(D) Ø125 Ø150 Ø200 Ø200
OUTLET(E) Ø150 Ø200 Ø250 Ø300
SIZE(AxBxC)   본체 SIZE는 가스성상에 따라 물 분사량 고려하여 설계
표준재질   일반 SS400 / 요청사항에 따라 SUS304 변경가능
필터링   1차 - PALL RING / 2차 - DEMISTER (PP) , SUS304 변경가능
분사 NOZZLE   3/8" 사용
급수방식   BALL TOP 사용 / 수동 배수방식
PUMP   횡형다단펌프 (SS400 or SUS304)

ㆍHz : 60Hz 기준
ㆍOPTION : 인허가用 - 핸드레일, 사다리, 측정구, 적산전력계
ㆍ흡입가스성상에 따라 재질 변경 (FRP, SUS304, PVC, P.P 등)
ㆍ5HP이상 부터는 소형 습식집진기가 아닌 대기방지시설의 세정집진장치(스크러버)를 참조


옵션 (Option)

적산전력계

전력의 시간 적산값인
와트시를 계량
측정구

집진을 통한 국소배기시
환경인허가용 측정구
사다리 및 안전난간

안전점검을 위한안전난간
및 사다리
실내전기판넬

옥내에 설치되는 전기판넬
옥외형판넬

옥외에 설치되는 전기판넬


SCRUBBER의 재질별 특성

분 류 F.R.P 스텐레스강 (SUS) 염화비닐(PVC) 폴리프로필렌(P.P)
비중 108/2.1 7.89 1.45 0.91
열변형도(˚C) 40/120 - 70 60
인장강도(kg/㎟) 20/30 52 5.0/6.0 2.5/3.8
선팽창계수(cm/cm ˚C*10-5) 1.7/2.0 1.6 7 11
열전도율 0.23/0.25 14 0.13 0.08
염화초산 O X 60%이하 X
옥살산(수산) O X 60%이하 O
묽은황산 O 5%이하 60%이하 O
진한황산 75%이하 85%이상 60%이하 80˚C, 50%이하
진한염산 O O 60%이하 20˚C, 36%이하
진한인산 O O 60%이하 95%이하
불화수소산 10%이하 X 60%이하 O
불화규소산 30%이하 X 60%이하 O
묽은수산화나트륨 50%이하 20%이하 60%이하 20˚C, 38%이하
묽은수산화칼륨 50%이하 20%이하 60%이하 O
암모니아수 O 50%이하 X O
염소가스 O X O X
이산화염소 O X O X
염화암모늄 70%이하 X 60˚C, 25%이하 O
