| Bag Filter Dust Collector System |
| 여과집진장치 |
| 입자상 분진물질 및 함진가스제거용 |
 |
|
| |
| 제조사 |
(주)이큐브엔지니어링 |
| |
|
| 원산지 |
대한민국 |
| |
|
| 필터타입 |
백필터(Bag filter)형 |
| |
|
| 필터탈리방식 |
에어펄싱 자동탈리방식 |
| |
|
| 사용분야 |
광물공장, 목재공장, 시멘트공장, 화학공장, 제약공장, 의약품공장, 플라스틱공장, 식품공업, 사료공장, 제분공장, 비료공장, 곡물공장, 페인트공장, 기타 입자상 물질 배출업소 |
| |
|
|
| |
| |
|
| |
| |
| ㆍ전화문의 |
02)861-1553 |
| ㆍ메일문의 |
cs@eqube.co.kr |
| |
|
|
| |
|
|
| |
| |
|
| |
| |
여과집진장치 Bag Filter Dust Collector System
|
| |
대기 중의 각종 입자상물질이나 공장 등의 배출 가스에 포함된 유해 입자를 걸러내거나 배출을 방지하는 대기오염방지 장치의 하나이다.
여과방식에는 여과재 표면에 먼지를 붙이는 표면여과방식과 유리섬유,면섬유같은 두꺼운 층의 여과재를 자루 모양이나 평판형으로
만든 여과포, 즉 백필터(Bag filter)의 섬유층 속에 먼지를 모으는 내부여과방식이 있다.
처음에는 여과재의 여과작용에 의해서만 먼지가 분리되지만, 시간이 지나면서 여과재의 표면에 쌓이는 먼지층이 여과재의 구멍을
메워 더욱 촘촘하게 되므로 제거효율이 높아진다. 보통 먼지의 크기가 1.0μm이상인 경우에는 99%이상의 효율을 나타낸다. |
| |
| |
 |

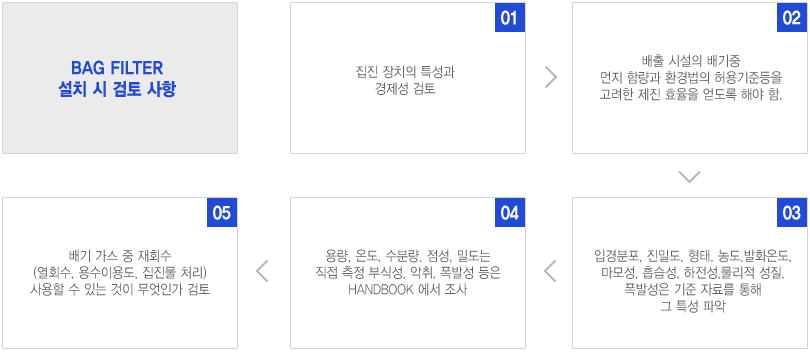

| |
| 제품 주요정보 |
| |
 |
집진원리 |
| |
여과섬유 사이로 오염가스가 통과할때 분진입자는 그 크기(입경이나 질량)와 운동량(속도) 등에 따라 여재를 구성하는 섬유와
관성충돌(inertial impaction), 직접차단(direct interception), 확산(diffusion), 정전기적인 인력(coulomb's force), 중력 등 작용에
의해 배출가스 흐름으로부터 분리. 포집되는 원리이다. |
| |
|
| |
|
|
장치 장점 |
| |
미립자의 제거가 가능하다. / 집진율이 우수하다. / 다양한 여과재의 사용으로 인하여 설계시 융통성이 있다 |
| |
|
| |
|
|
장치 단점 |
| |
폭발성,점착성 및 흡습성 분진의 제거가 곤란하다. / 가스의 온도에 따른 여재의 사용이 제한된다. (250도 이상은 곤란) |
| |
|
| |
|
|
주요사용 분야 |
| |
광물공장, 목재공장, 시멘트공장, 화학공장, 제약공장, 의약품공장, 플라스틱공장, 식품공업, 사료공장, 제분공장, 비료공장, 곡물공장, 페인트공장, 기타 입자상 물질 배출업소 |
| |
|
| |
|
|
 |
| |
| |
| |
| |
| 부품별 구성 |
| |
| |
 |
| |
| |
| Dust Collector Flow Sheet |
| |
 |
| |
| |
| BAG FILTER 필터 재질 선정 예 |
| |
| 필터 선정 시 재질에 대한 선택은 여러 요소를 감안 하여 선택하여야 한다. 예를 들어 필터가 사용되는 온도에 따른 선정, 분진의
성질에 따른 고려, 처리 압력에 따른 고려, 내산, 내알칼리에 따른 고려, 수분 함량에 따른 고려 등 여러 가지 복합 요소에 따른 재질을 선택하여야 하며, 당사는 필터 선정 시 기준을 다음과 같은 표로 예를 들었다 |
| |
집진용도
INDUSTRY |
사용처 |
Filter Bag Group |
Temp (℃) |
Chemical Resistance |
| Pulse Air |
Acid |
Alkali |
| 시멘트 |
Raw Mill |
Polyester (P.E) |
130℃ |
Good |
Poor |
| Kiln Gas & Clinker |
Nomex |
200℃ |
Fair |
Very Good |
| Glass |
260℃ |
Very Good |
Poor |
| Cement mill |
Polyester (P.E) |
130℃ |
Good |
Poor |
| Coal Mill |
Polyester (P.E) |
130℃ |
Good |
Poor |
| 제철제강주물 |
전기로 |
Polyester (P.E) |
130℃ |
Good |
Poor |
| 건물 집진 |
Polyester (P.E) |
130℃ |
Good |
Poor |
| Shot Blast |
Polyester (P.E) |
130℃ |
Good |
Poor |
| 큐폴라 |
Nomex |
200℃ |
Fair |
Very Good |
| 석회 소성로 |
Polyester (P.E) |
130℃ |
Good |
Poor |
| Carbon Black |
Carbon Black 제조 |
Nomex |
200℃ |
Fair |
Very Good |
| Glass |
260℃ |
Very Good |
Poor |
| 타이어 제조 |
Polyester (P.E) |
130℃ |
Good |
Poor |
| 비철용해 |
Fume 집진 |
Polyester (P.E) |
130℃ |
Good |
Poor |
| olypropylene (P.P) |
80℃ |
Excellent |
Excellent |
| Ryton |
190℃ |
Excellent |
Excellent |
| Acrylic (Dralon) |
120℃ |
Very Good |
Fair |
Plastic P.V.C /
A.B.S Resin
Boilers |
원자재 회수 |
Polyester (P.E) |
130℃ |
Good |
Poor |
| 목재 보일러 |
Nomex (Antiacid) |
200℃ |
Good |
Very Good |
| Glass |
260℃ |
Very Good |
Poor |
| Acrylic |
120℃ |
Very Good |
Fair |
| 벙커C유 보일러 |
Nomex (Antiacid) |
200℃ |
Good |
Very Good |
| Glass |
260℃ |
Very Good |
Poor |
| Ryton |
190℃ |
Excellent |
Excellent |
| 석탄 보일러 |
Nomex (Antiacid) |
200℃ |
Good |
Very Good |
| Glass |
260℃ |
Very Good |
Poor |
| Ryton |
190℃ |
Excellent |
Excellent |
| Tefaire |
250℃ |
Excellent |
Excellent |
| Teflon |
240℃ |
Excellent |
Excellent |
| Asphalt Plant |
Asphalt Production |
Nomex |
200℃ |
Fair |
Very Good |
| Nomex(Antiacid) |
200℃ |
Good |
Very Good |
| Acrylic (Dralon) |
120℃ |
Very Good |
Fair |
| 기 타 |
일반 Dust 포집 |
Polyester (P.E) |
130℃ |
Good |
Poor |
|
| |
| |
| BAG FILTER 필터 재질 별 성능 제원 |
| |
|
Bag Filter에서 사용되는 필터의 재질은 사용 온도와 사용 조건에 따라 다양한 종류가 사용되고 있다.
현재 가장 많이 사용되고 있는 필터의 재질은 Polyester가 가장 많은 용도로 사용되고 있으며 그 외 Polypropylene, Nomex,
Teflon, Tefare 등이 사용 되고 있다.
당사에서도 적용 사업장의 적합한 필터를 선정하기 위해 다양한 제품을 구비하여 고효율 제품을 제작 하도록 하고 있다.
|
| |
| 구 분 |
POLYESTER |
P.P |
NOMEX(ARAMID) |
TEFARE
(TEFLON) |
| 일반 |
발수 |
발유 |
제전성 |
젠전발수 |
일반 |
일반 |
내산발수 |
| 중량(g/㎡) |
500 |
500 |
500 |
500 |
500 |
750 |
500 |
550 |
710 |
| 두께(mm) |
1.8 |
1.8 |
1.9 |
1.8 |
2.0 |
2.0 |
1.8 |
2.0 |
1.7 |
통기도
(cc/㎠sec) |
20 |
20 |
18 |
10 |
10 |
5 |
20 |
20 |
20 |
인장 강도
(kg/25mm) |
OVER
170 |
OVER
170 |
OVER
170 |
OVER
150 |
OVER
150 |
OVER
250 |
OVER
150 |
OVER
150 |
OVER
100 |
| 내열성(℃) |
~130℃ |
~100℃ |
~200℃ |
~280℃ |
| 내약품성 |
산용제에 안정 |
산,알칼리에
안정 |
알칼리, 유기약품에 안정 |
산, 알칼리,
유기약품에안정 |
|
| |
| |
| |
 |
| |
| |
| |
| 제품상담안내 |
| |
| |
| 고객과 함께 성장하는 이큐브 성공 파트너 |
| |
| |
 |
고객에게 차별화된 가치를 제공하며 고객으로부터 신뢰받는 기업,
(주)이큐브엔지니어링입니다.
미래를 향한 이큐브집진기의 도전은 멈추지 않습니다. |
| |
| |
 |
| |
| |
| 1. 작업현장에 최적화된 빠른 집진기 선정 및 설치 |
분진의 특성, 작업환경, 국소배기, 포집유속, 설계 등 맞춤형 집진기제작 및 설치를 통해
작업현장에서의 최적화된 집진기를 사용하실수 있습니다. |
| |
| |
| 2. 온ㆍ오프라인을 통한 실시간 상담 |
온라인 및 현장방문을 통한 자세한 집진설비 상담을 진행해 드리며,
국소배기 설계, 견적서, 제안서 등 컨설팅을 지원합니다. |
| |
| |
| 3. 확실한 A/S지원 및 빠른 고객대응 |
설치지원팀, A/S지원팀 등 빠른 고객대응을 통한, 고객만족을 최우선으로 하고 있으며,
최고의 품질과 서비스로 고객이 원하는 가치를 제공하겠습니다. |
| |
| |
|
|
| |
| 장치 |
원리 |
분리입경
(집진입자경.㎛) |
집진율(%) |
압력손실
(mmH₂O) |
1,000㎥/min |
적용먼지농도
(g/㎥) |
적용조건 |
| 동력(Kw) |
소요수량
(T/H) |
| BAG FILTER |
여과 |
> 0.5 (조포)
> 0.1 (극세포) |
90-99% |
100-200 |
35-70 |
- |
0.2-70
0.2-20 |
부착성 강한먼지
수분함량이 많은
먼지불가 |
| 중력침강 |
중력침강 |
> 50 |
|
5-20 |
|
|
|
전처리집진장치로
사용할때 |
| 관성집진 |
관성 |
> 20 |
|
35-50 |
|
|
|
전처리집진장치로
사용할때 |
| 사이클론 |
원심력 |
>10 (대형)
> 3 (대형) |
5-10㎛
(대형)40-75
(소형)75-95 |
100-200 |
35-70 |
습시
12-30 |
건식 1-20
습식 2-20 |
부착성이 강한먼지
사용불가 |
멀티
사이클론 |
원심력 |
> 2.55 |
95 |
100-200 |
35-70 |
|
1-20 |
부착성이 강한먼지
사용불가 |
벤츄리
사이클론 |
가습 |
> 0.2 |
90-99 |
500-1,000 |
120-200 |
18-60 |
10이하 |
습식Cyclone과
병용필요 |
| 전기집진 |
정전기 |
> 0.05 |
90-99 |
2-25 |
20-60 |
습시0.9 |
2이하 |
종류에 제한 |
|
| |
|
