| Activated Carbon Tower System |
| AC Tower (흡착탑/흡착집진장치) |
| 유해가스 및 악취 또는 회수가치가 있는 가스의 흡착 |
 |
|
| |
| 제조사 |
(주)이큐브엔지니어링 |
| |
|
| 원산지 |
대한민국 |
| |
|
| 필터타입 |
흡착제를 통한 오염물질제거 |
| |
|
| 필터탈리방식 |
- |
| |
|
| 사용분야 |
석유화학공장, 도료제조공장, 인쇄공장, 유기용제회수, VOCs & T.H.C 처리, 사료제조공장, 식품제조공장, 악취발생업장 등 |
| |
|
|
| |
| |
|
| |
| |
| ㆍ전화문의 |
02)861-1553 |
| ㆍ메일문의 |
cs@eqube.co.kr |
| |
|
|
| |
|
|
| |
| |
|
| |
| |

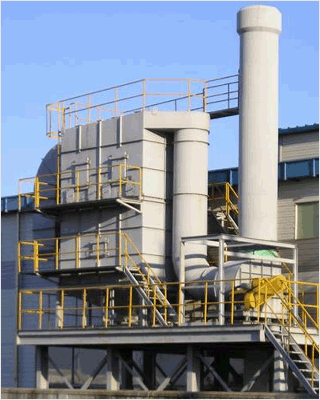

흡착집진장치 / 흡착탑 (Activated Carbon Tower System)
|
| |
기체의 가스(분자) 및 증기가 다공성 고체표면에 달라붙는 성질 (흡착제: Activated Carbon, Sillica gell 등)을 이용하여
오염된 기체를 제거하는 방법으로 유해가스 및 악취 또는 회수가치가 있는 가스의 흡착 등에 많이 이용
(흡착제의 micro pore에 흡착되어지는 현상을 이용)
활성탄 흡착탑은 각종 유기성 가스 및 악취를 물리. 화학적으로 흡수 흡착하여 제거하는 장치로서
배출가스로부터 저 농도의 가스나 증기를 제거하는 가장 오래되고 간편한 탈취 기술이다. |
| |
| |
 |
| |
| 제품 주요정보 |
| |
 |
장치 장점 |
| |
처리가스의 농도변화에 대응할 수 있다.
흡착제의 선택에 따라 다양한 집진 효율 및 다양한 유해가스 흡착이 가능하며, 거의 100%의 제거율을 얻을 수 있다.
흡착제의 재생 사용으로 유지, 관리비 저렴하며, 조작 및 장치가 간단하다. |
| |
|
| |
|
|
흡착제의 선정 |
| |
기체의 흐름에 대한 압력손실이 적어야 한다.
흡착효율이 우수해야 하며, 흡착제의 재생이 용이해야 한다.
온도와 가스의 조성에 적응성이 좋아야 하며, 흡착물 회수가 용이해야 한다.
요오드가 1000mg/g이상 활성탄 사용 : 활성탄 교체시점 요오드가 600~800mg/g)
활성탄에 최소 1sec이상 가스가 체류 하도록 하고 흡착탑 내 활성탄 통과 유속은 0.5m/sec 이하로 설계한다. |
| |
|
| |
|
|
흡착제의 종류와 용도 |
| |
| 흡착제 종류 |
용도 |
| 활성탄 (Activated carbon) |
악취처리, VOCs처리, 가스정화, 용제회수 |
| 활성탄알루미나 (Activated alumina) |
가스(공기) 및 액체건조 |
| 실리카겔 (Silica gel) |
황분제거, 가성소다 정제 |
| 보크사이드 (Bauxite) |
가스(공기)건조, 황분제거, 가성소다 정제 |
| 황산스트론튬 (Strontium sulfate) |
가스건조, 정제 |
| 마그네시아 (Magnesia) |
기름 용제, 정제 |
|
| |
|
| |
|
|
주요사용 분야 |
| |
석유화학공장, 도료제조공장, 인쇄공장, 유기용제회수, VOCs & T.H.C 처리, 사료제조공장, 식품제조공장, 악취발생업장 등 |
| |
|
| |
|
|
 |
| |
| |
| |
| |

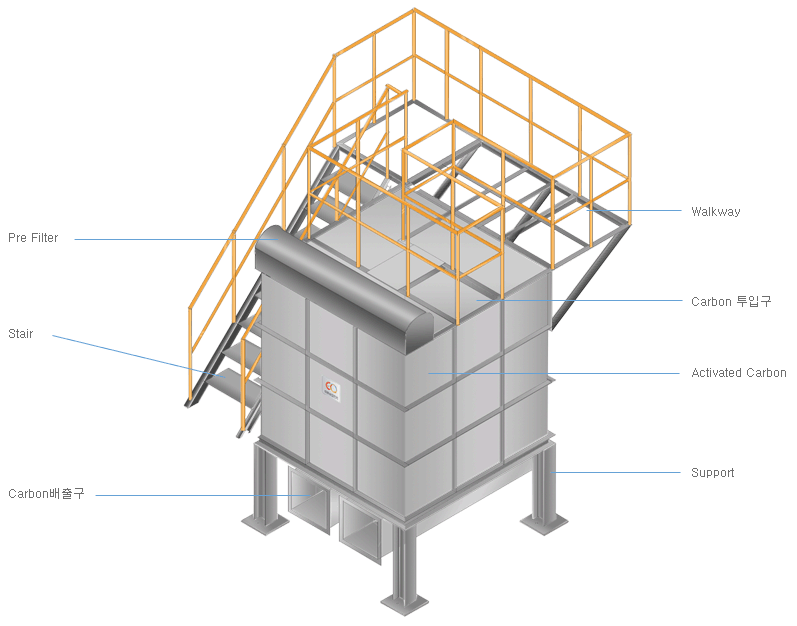

| 부품별 구성 |
| |
| |
 |
| |
| |
| 유기물질별 흡착능력 |
| |
| 화합물 |
분자량 |
용해도(%) |
농도(mg/ℓ) |
흡착능력 |
| 원수 |
잔류농도 |
g/g-ac |
제거율(%) |
| Alcohol 류 |
| Methanol |
32 |
∞ |
1000 |
964 |
0.007 |
3.6 |
| Ethanol |
46.1 |
∞ |
1000 |
901 |
0.02 |
10 |
| Propanol |
60.1 |
∞ |
1000 |
811 |
0.038 |
18.9 |
| Buthanol |
74.1 |
707 |
1000 |
466 |
0.107 |
53.4 |
| n-Amyl alcohol |
88.2 |
1.7 |
1000 |
282 |
0.155 |
71.8 |
| n-Hexanol |
102.2 |
0.58 |
1000 |
45 |
0.191 |
95.5 |
| Iso propanol |
60.1 |
∞ |
1000 |
874 |
0.025 |
12.6 |
| Aryl alcohol |
58.1 |
∞ |
1000 |
789 |
0.024 |
21.9 |
| Iso buthanol |
74.1 |
8.5 |
1000 |
581 |
0.084 |
41.9 |
| t-Buthanol |
74.1 |
∞ |
1000 |
705 |
0.059 |
29.5 |
| 2-Ethyl buthanol |
102.2 |
0.43 |
1000 |
145 |
0.17 |
85.5 |
| 2-Ethyl hexanol |
103.2 |
0.07 |
1000 |
10 |
0.138 |
98.5 |
| Aldehyde 류 |
| Form aldehyde |
30 |
- |
1000 |
908 |
0.018 |
9.2 |
| Acet aldehyde |
44.1 |
∞ |
1000 |
881 |
0.022 |
11.9 |
| Propion aldehyde |
58.1 |
22 |
1000 |
723 |
0.057 |
27.7 |
| Butyl aldehyde |
72.1 |
7.1 |
1000 |
472 |
0.106 |
52.8 |
| Acrolein |
56.1 |
20.6 |
1000 |
694 |
0.061 |
30.6 |
| Croton aldehyde |
70.1 |
15.5 |
1000 |
544 |
0.092 |
45.6 |
| Benz aldehyde |
106.1 |
0.33 |
1000 |
60 |
0.188 |
94 |
| Par-aldehyde |
132.2 |
10.5 |
1000 |
261 |
0.148 |
73.9 |
| Amine 류 |
| Di-N-propylamine |
101.2 |
∞ |
1000 |
198 |
0.174 |
80.2 |
| Butyl amine |
73.1 |
∞ |
1000 |
480 |
0.103 |
52 |
| Di-N-butylamine |
129.3 |
∞ |
1000 |
130 |
0.174 |
87 |
| Arylamine |
57.1 |
∞ |
1000 |
686 |
0.063 |
31.4 |
| Ethylendiamine |
60.1 |
∞ |
1000 |
893 |
0.021 |
10.7 |
| Diethylenetriamine |
103.2 |
∞ |
1000 |
706 |
0.062 |
29.4 |
| Mono ethanolamine |
61.1 |
∞ |
1012 |
939 |
0.015 |
7.2 |
| Diethanol amine |
105.1 |
95.4 |
996 |
722 |
0.057 |
27.5 |
| Tri ethanolamine |
149.1 |
∞ |
1000 |
670 |
0.067 |
0.067 |
|
| |
| |
| 장치 |
원리 |
분리입경
(집진입자경.㎛) |
집진율(%) |
압력손실
(mmH₂O) |
1,000㎥/min |
적용먼지농도
(g/㎥) |
적용조건 |
| 동력(Kw) |
소요수량
(T/H) |
| BAG FILTER |
여과 |
> 0.5 (조포)
> 0.1 (극세포) |
90-99% |
100-200 |
35-70 |
- |
0.2-70
0.2-20 |
부착성 강한먼지
수분함량이 많은
먼지불가 |
| 중력침강 |
중력침강 |
> 50 |
|
5-20 |
|
|
|
전처리집진장치로
사용할때 |
| 관성집진 |
관성 |
> 20 |
|
35-50 |
|
|
|
전처리집진장치로
사용할때 |
| 사이클론 |
원심력 |
>10 (대형)
> 3 (대형) |
5-10㎛
(대형)40-75
(소형)75-95 |
100-200 |
35-70 |
습시
12-30 |
건식 1-20
습식 2-20 |
부착성이 강한먼지
사용불가 |
멀티
사이클론 |
원심력 |
> 2.55 |
95 |
100-200 |
35-70 |
|
1-20 |
부착성이 강한먼지
사용불가 |
벤츄리
사이클론 |
가습 |
> 0.2 |
90-99 |
500-1,000 |
120-200 |
18-60 |
10이하 |
습식Cyclone과
병용필요 |
| 전기집진 |
정전기 |
> 0.05 |
90-99 |
2-25 |
20-60 |
습시0.9 |
2이하 |
종류에 제한 |
|
| |
| |
| |
