| Cyclone System |
| 원심력집진장치 (사이클론집진) |
선회류를 통한 원심력에 의해 입자상 물질이 분리되어 제거 |
 |
|
| |
| 제조사 |
(주)이큐브엔지니어링 |
| |
|
| 원산지 |
대한민국 |
| |
|
| 필터타입 |
Bag Filter 전처리 시설로 이용 |
| |
|
| 집진방식 |
상부접선유입식 원심력집진 |
| |
|
| 사용분야 |
식품 및 제약공장, 목재공장, 섬유공장, 용해공장, 반사로, 회전로, 연마 및 사상공장 등 |
| |
|
|
| |
| |
|
| |
| |
| ㆍ전화문의 |
02)861-1553 |
| ㆍ메일문의 |
cs@eqube.co.kr |
| |
|
|
| |
|
|
| |
| |
|
| |
| |
사이클론집진장치 (Cyclone System)
|
| |
함진가스를 사이클론의 입구로 유입시켜 선회류를 통한 처리가스내의 크고 작은 입경을 가진 분진은
원심력을 얻어 외벽에 충돌하여 집진되는 장치
비교적 입자의 크기가 큰 배출가스처리에 많이 이용되며
유입가스가 원추형 내통내부를 나선형으로 회전하면서 원심력에 의해 입자상 물질이 분리되어 제거됨 |
| |
| |
 |
| |
| 제품 주요정보 |
| |
 |
장치 장점 |
| |
사상, 연마, 분체이송, 악취, 산업가스의 전치리 시설에 탁월한 1차 저감효과가 우수하다.
비중이 높은 분진에서 단독운전 10∼수십μ의 비교적 큰 입자 제진에 사용 (입경이 5㎛ 이상에서는 집진 성능이 우수)
각종 산업시설의 후단 방지시설인 전기 집진장치나 여과장치의 전처리 단계 사용에 유리하다. (압력손실 : 10∼100㎜Aq)
간단한 구조로서 운전비가 저렴하며 가격면에서 경제적이다.
고온가스 처리 및 운전이 가능하다. (열처리 및 용해로 공정 사용 : 케틀, 옹해, 반사로, 회전로 등) |
| |
|
| |
|
|
기능품 구성 |
| |

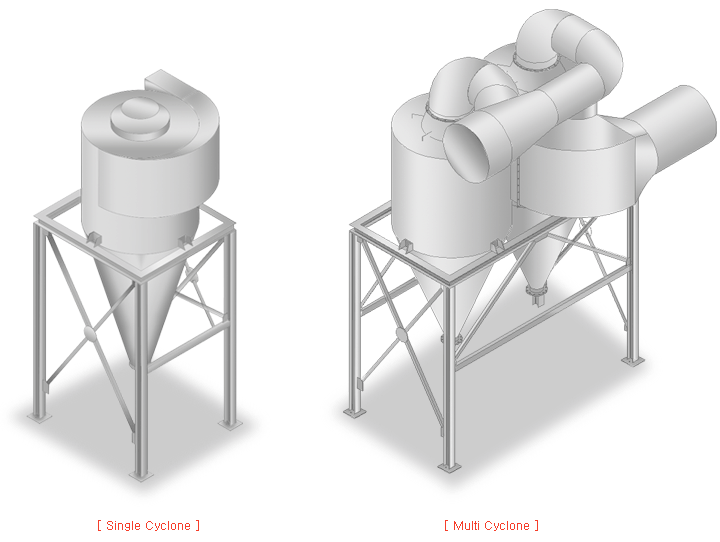

벤츄리사이클론, 멀티사이클론
각종 보일러 및 소각로등에서 Single-Cyclone 으로 포집하기 어려운 5㎛ 이상을 입자상 물질을 제거하기 위해 소형 Cyclone 을 병렬로 연결하여 사용하는 다중관(Multiple - Tube) Cyclone으로 이상적인 고효율 (5 ～ 10㎛ 입자에 대해 90%)이 가느다란 (15 ～ 16Cm) 튜브들에 의해 얻어진다.
|
| |
|
| |
|
|
주요사용 분야 |
| |
식품 및 제약공장, 목재공장, 섬유공장, 용해공장, 반사로, 회전로, 연마 및 사상공장 등
|
| |
|
| |
|
|
 |
| |
| |
| |
| |
| 부품별 구성 - Venturi Cyclone Flow |
| |
| |
 |
| |
| |
| 전처리 사이클론 |
| |
 |
| |
| 전체환기 및 국소배기시설 설계시공 |
| |
○ 설비기준
관리대상 유해물질과 관계되는 설비(시행규칙 제 168조) 사업주는 실내작업장에서 관리대상 유해물질을 취급하는 업무에 근로자를 종사토록 하는 때에는 당해 사업장에 관리대상 유해물질의 가스. 증기. 또는 분진의 발생원을 밀폐하는 설비 또는 국소배기장치를 설치하여야 한다 |
| |
| 물질상태 |
제어풍속(미터/초) |
| 가스상 물질 |
0.5 |
| 입자상 물질 |
1.0 |
|
| |
1. 제어풍속이란 국소배기장치의 모든 후드를 개방한 경우의 풍속을 말함
2. 포위식 또는 부스식에서는 후드의 개구면에서의 풍속
3. 외부식 또는 레시버식후드에서는 유해물질의 가스. 증기 또는 분진이 빨려 들어가는 범위 안에서 개구면으로부터 가장 먼 작업위치에서의 풍속 |
|
| |
| |
| |
| 제품상담안내 |
| |
| |
| 고객과 함께 성장하는 이큐브 성공 파트너 |
| |
| |
 |
고객에게 차별화된 가치를 제공하며 고객으로부터 신뢰받는 기업,
(주)이큐브엔지니어링입니다.
미래를 향한 이큐브집진기의 도전은 멈추지 않습니다. |
| |
| |
 |
| |
| |
| 1. 작업현장에 최적화된 빠른 집진기 선정 및 설치 |
분진의 특성, 작업환경, 국소배기, 포집유속, 설계 등 맞춤형 집진기제작 및 설치를 통해
작업현장에서의 최적화된 집진기를 사용하실수 있습니다. |
| |
| |
| 2. 온ㆍ오프라인을 통한 실시간 상담 |
온라인 및 현장방문을 통한 자세한 집진설비 상담을 진행해 드리며,
국소배기 설계, 견적서, 제안서 등 컨설팅을 지원합니다. |
| |
| |
| 3. 확실한 A/S지원 및 빠른 고객대응 |
설치지원팀, A/S지원팀 등 빠른 고객대응을 통한, 고객만족을 최우선으로 하고 있으며,
최고의 품질과 서비스로 고객이 원하는 가치를 제공하겠습니다. |
| |
| |
|
|
| |
| 장치 |
원리 |
분리입경
(집진입자경.㎛) |
집진율(%) |
압력손실
(mmH₂O) |
1,000㎥/min |
적용먼지농도
(g/㎥) |
적용조건 |
| 동력(Kw) |
소요수량
(T/H) |
| BAG FILTER |
여과 |
> 0.5 (조포)
> 0.1 (극세포) |
90-99% |
100-200 |
35-70 |
- |
0.2-70
0.2-20 |
부착성 강한먼지
수분함량이 많은
먼지불가 |
| 중력침강 |
중력침강 |
> 50 |
|
5-20 |
|
|
|
전처리집진장치로
사용할때 |
| 관성집진 |
관성 |
> 20 |
|
35-50 |
|
|
|
전처리집진장치로
사용할때 |
| 사이클론 |
원심력 |
>10 (대형)
> 3 (대형) |
5-10㎛
(대형)40-75
(소형)75-95 |
100-200 |
35-70 |
습시
12-30 |
건식 1-20
습식 2-20 |
부착성이 강한먼지
사용불가 |
멀티
사이클론 |
원심력 |
> 2.55 |
95 |
100-200 |
35-70 |
|
1-20 |
부착성이 강한먼지
사용불가 |
벤츄리
사이클론 |
가습 |
> 0.2 |
90-99 |
500-1,000 |
120-200 |
18-60 |
10이하 |
습식Cyclone과
병용필요 |
| 전기집진 |
정전기 |
> 0.05 |
90-99 |
2-25 |
20-60 |
습시0.9 |
2이하 |
종류에 제한 |
|
| |
|
